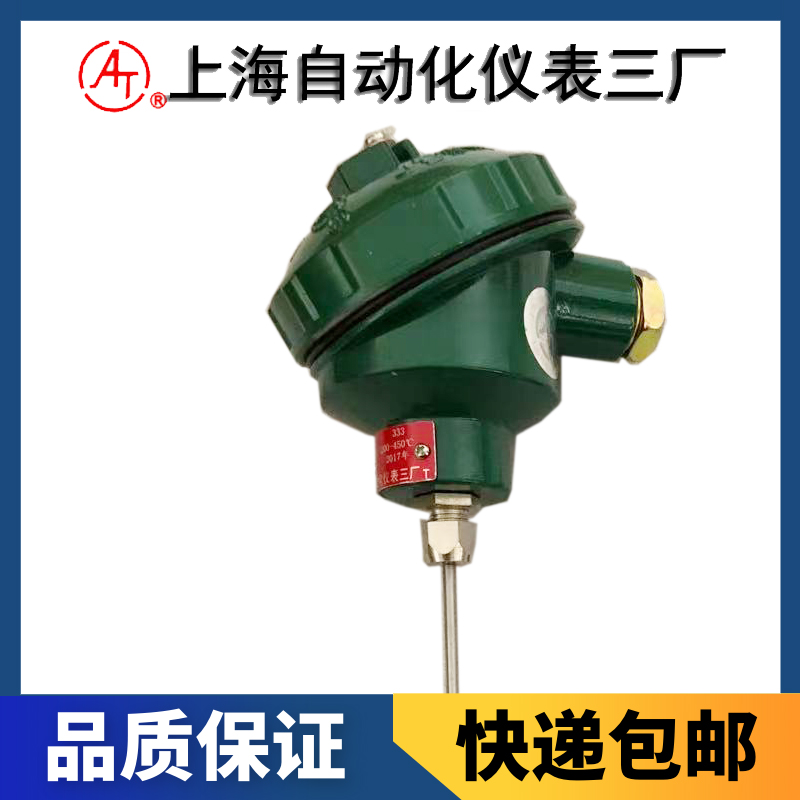

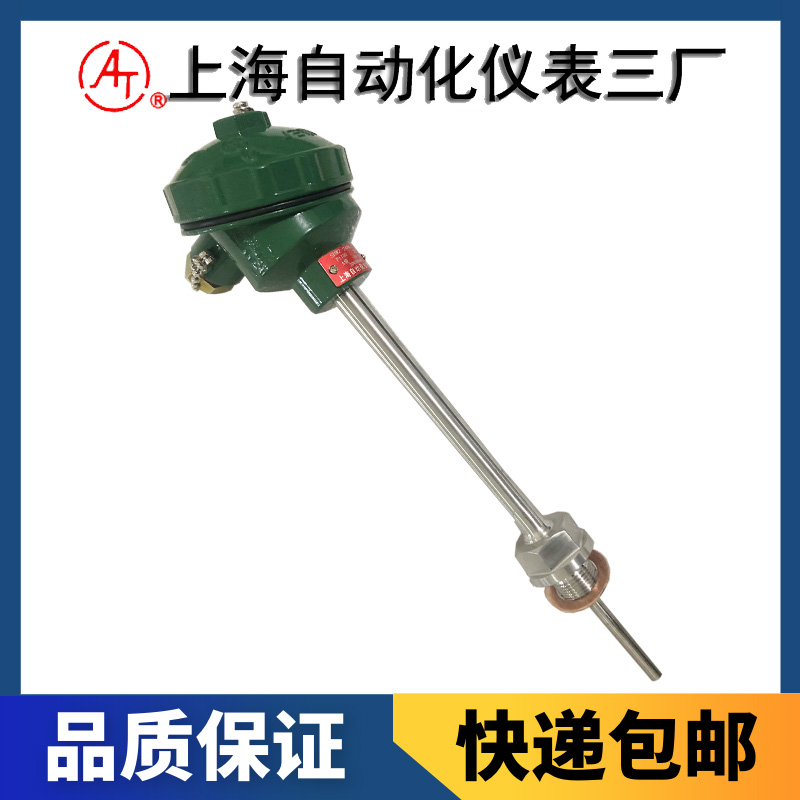

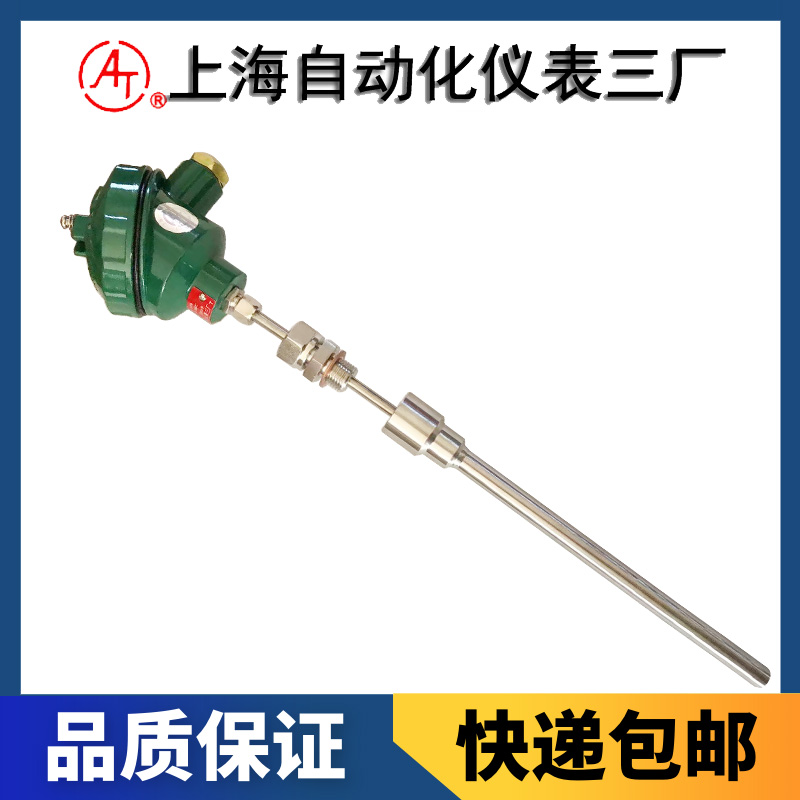

WZPK2系列雙支鎧裝熱電阻就是把兩支熱電阻構成一組熱電阻，并安裝在外保護管內，測量同一點的溫度。有雙組輸出，可以接兩個溫控器。一個保護管內有一只還是兩只電阻體芯子，一般關鍵測溫點、容易損壞的測溫點、聯鎖控制用的測溫點采用雙只。這樣既可以保證測溫的準確性，又可以防止一支損壞之后還要重新拆卸，帶來的麻煩。
    雙支鎧裝熱電阻是準確、靈敏、穩定的溫度傳感器，包括統設型熱電阻、利用引進美國Rosemount公司技術生產的鉑電阻、用于舍成塔、油罐的多對、多點式熱電偶等。
    產品采用防水式接線盒，適合石油化工的環境要求，固定螺紋的標準符合JB/T5219-91和JB/T5583-91熱電阻的規定；固定法蘭除符合上述標準的同時，增加三種不同的焊接方法，不同形式密封面的固定法蘭安裝盤，供選擇和滿足不同用戶的需要。
    B型固定法蘭盤，是平焊鋼法蘭（JB81-59）相當于化工部標準（HG5010-58，HG5019-58）采用光滑密封面，公稱Pg=25kgf/cm2適用于一般要求場合。
    C型固定法蘭盤，也是平焊鋼法蘭（JB81-59）相當于化工部標準（HG5010-58，HG5019-58）采用凹凸密封面，公稱壓力Pg=25kgf/cm2適用于有害有毒介質，具有較強的防泄防漏性能
    D型固定法蘭盤，是對焊鋼法蘭（JB82-59）相當于化工部標準（HG5016-58）采用凹凸密封面，公稱壓力Pg=100 kgf / cm2具有較好的密封性，適用于對密封和耐壓都有一定要求的場合。
雙支鎧裝熱電阻 技術要求
    雙支熱電阻是由HSLW熱電阻組成，其中可以分為四線制和六線制，四線制和六線制的區別就是六線制的每一支上面有一根溫度補償線，以便提高測量的準確性。分度號：PT100，PT1000 測溫范圍：-00~3420℃ 精度：0.2%FS 安裝要求：可以是螺紋固定，也可以按需定制。
雙支鎧裝熱電阻 優點
    1.同一位置可以取兩個測量點。2.一支備用，檢修方便。3.兩支可以比較來判斷溫度測量是否正確。其實雙支熱電阻特別的地方，在于將多點溫度計放入一個套管內，測多點溫度的時候，需要選用多支熱電阻或熱電偶，其插入長度可以根據所測的多點溫度的位置來選擇。同時，雙支熱電阻還可以用來做冗余或備用，一種是2支熱電阻中的一個信號送給DCS，用來顯示或控制，另一個信號送給SIS 或ESD 用來連鎖。
雙支鎧裝熱電阻 特點
    熱響應時間少，減小動態誤差；
    直徑小，長度不受限制；
    測量精度高；
    進口薄膜電阻元件，性能可靠穩定；
工作原理
    鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
技術參數
    產品執行標準
        IEC751
        JB/T8623-1997
        JB/T8622-1997
常溫絕緣電阻
   熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
鎧裝熱電阻偶絲直徑材料
引線形式 套管外徑φ
套管材質

測量范圍及允差


鎧裝熱電阻熱響應時間
