- 產品名稱：鋼索張力計
- 產品型號：GT-1
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表五廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表五廠 > 產品目錄 > 產品展示 > 鋼索張力計 > GT-1鋼索張力計 >
-

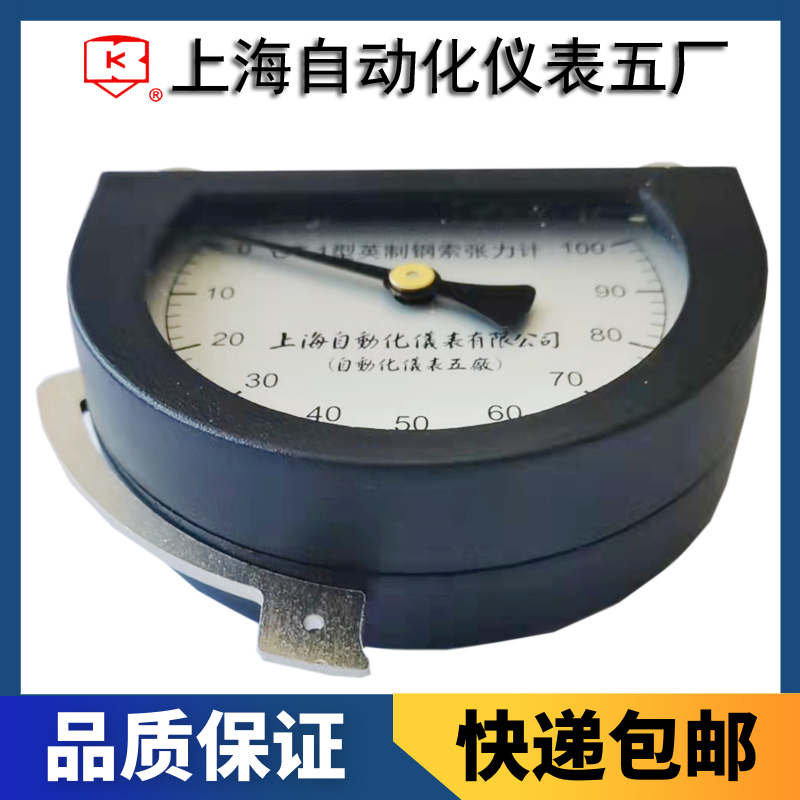

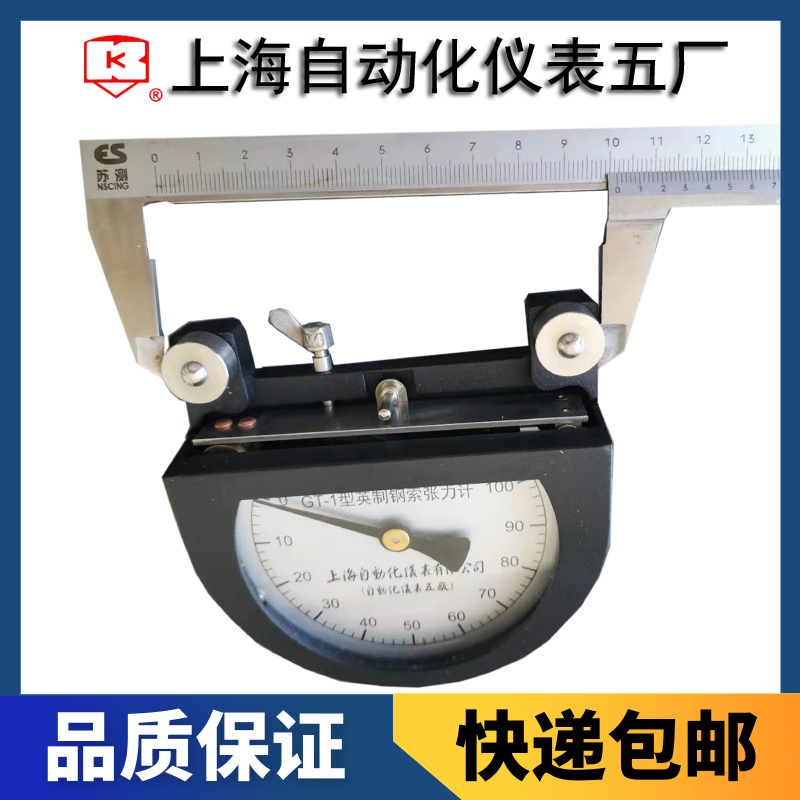

GT-1 鋼索張力計
鋼索張力計用于航空、汽車、拖拉機、建筑等工業部門中測量鋼索的張力（拉緊力）。儀表結構簡單，使用方便，可以測量多種規格（直徑）鋼索的張力。
□ 結構原理

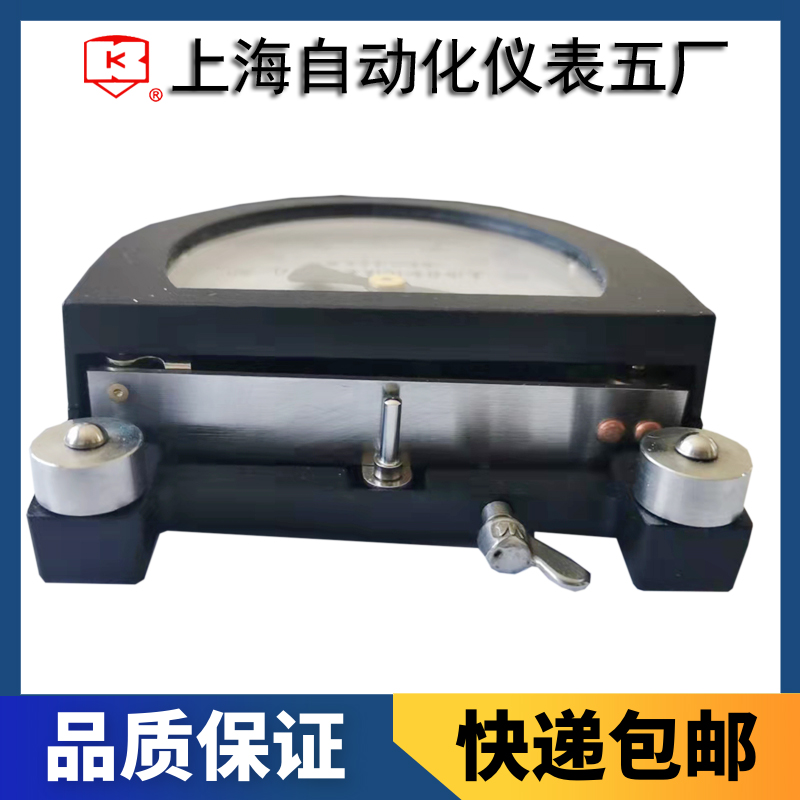

儀表的構造，主要以鋼板為測力元件，當張緊之鋼索卡在二端止動塊為支點，卡塊為力點之間，鋼索的張力則推動卡塊使鋼板彎曲變形，通過推桿位動扇形齒輪傳動齒軸端部的指針在度板上回轉，指示出相應讀數，彈簧片壓在扇形齒輪的邊緣上，推桿是在套管內單向運動的，當張力計從鋼索上取下時，使指針留在讀數上，用開關棒抬起彈簧片即可使指針回復到零。張力計的機件是安裝在鋁合金的外殼內。
被測鋼索的直徑（公稱）范圍：Ф2；Ф3；Ф4；Ф5；
注：鋼索技術標準為roct2172-43
張力計的指示讀數范圍為0-100zui小分格讀數為2
zui大測量范圍：100kg; 150kg
儀表的示值允差為±5%
儀表的總重量不超過0.3kg
