- 產品名稱：交流電網絕緣監測儀
- 產品型號：Q72-ZMΩA
- 產品銘牌：SAIC
- 生產廠商：上海自一船用儀表廠
- 銷售單位：上海自動化儀表銷售中心
- 所屬類別：生產廠家 > 上海自一船用儀表廠 > 產品目錄 > 產品展示 > 測量非電量 >
-
測量船舶500V以下交流饋點系統（帶電線路）對地的絕緣電阻

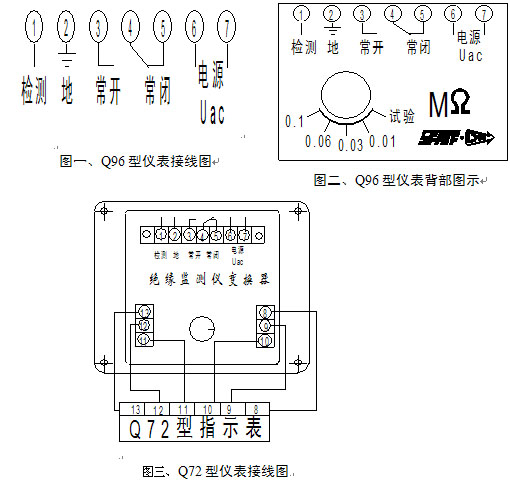

在儀表的背部有一撥動開關（見圖二），其各檔功能如下：
儀表在原包裝條件下保存在環境溫度0～40℃，相對濕度不超過85%的通風室內，且空氣中不應含有足以引起腐蝕、生銹的有害雜質。
儀表自制造廠發貨日起保修18個月，在此期限內當用戶******遵守本說明書所規定的保存、安裝和使用規則，且制造廠的封印完整的條件下，發現有產品不符合要求的情況，制造廠負責免費給予修理。
特性：
| 有效測量范圍：0.005~0.2~0.5~5M Ω |  |
| 儀表偏轉角：240°90° | |
| 儀表指示精度：1.5級 | |
| 儀表報警精度： | |
| 100KΩ±10KΩ | |
| 60KΩ±6KΩ | |
| 30KΩ±6KΩ | |
| 10KΩ±2KΩ | |
| 使用環境溫度：-25°~+55° | |
| 工作振動頻率：2~100Hz 加速度<=0.7g | |
| 工作位置：使標尺處于垂直位置 | |
| 工作電壓：100VAC,220VAC,380VAC | |
| 工作頻率：50Hz 60Hz |
產品分類：

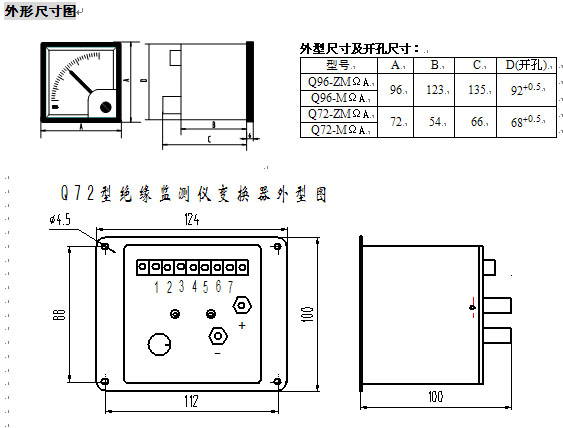

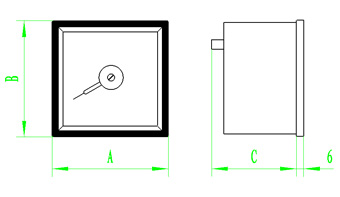

產品型號 | 展開角 | 外型尺寸(A×B×C) | 開孔尺寸 | 重量 | 備注 |
Q96-ZMΩA | 240° | 96×96×140 | 92+0.5×92+0.5 | 0.9 | |
Q72-ZMΩA | 72×72×80 | 68+0.5×68+0.5 | 1.4 | 配變換器 | |
Q96-MΩA | 90° | 96×96×140 | 92+0.5×92+0.5 | 0.85 | |
Q72-MΩA | 72×72×80 | 68+0.5×68+0.5 | 1.4 | 配變換器 | |
Q96D-MΩA | 96×96×140 | 92+0.5×92+0.5 | 1.1 |
產品使用說明書：
Q96-ZMΩA、Q96-MΩA、Q72-ZMΩA、Q72-MΩA
交流電網絕緣監測儀使用說明書
概述 | 主要參數和技術指標 ● 儀表指示偏轉角：Q96-MΩA、Q72-MΩA,90°Q96-ZMΩA、Q72-ZMΩA, 240° ● 使用環境溫度范圍：-25℃～+55℃ ● 耐振動：頻率1～100Hz，加速度≤10m/s2 ● 絕緣強度：線路對外殼2000Vac，1min ● 外磁場強度：≤400A/m ● 儀表準確度等級：⑩級（基準值為指示值，按GB/T7676-1998中相關要求） ● 工作電源容差：100Vac（或220Vac）±15% ● 儀表消耗功率：不大于5VA ● 輸出觸點容量：阻性，28V，5A；220V，1A ● 報警設置及容差：10kΩ±2kΩ；30kΩ±3kΩ 60kΩ±3kΩ；100kΩ±5kΩ ● 儀表重量：Q96-ZMΩA、Q72-ZMΩA， 1.1kg Q96-MΩA、Q72-MΩA， 0.9kg |
 | |
