- 產品名稱：高壓壓力表

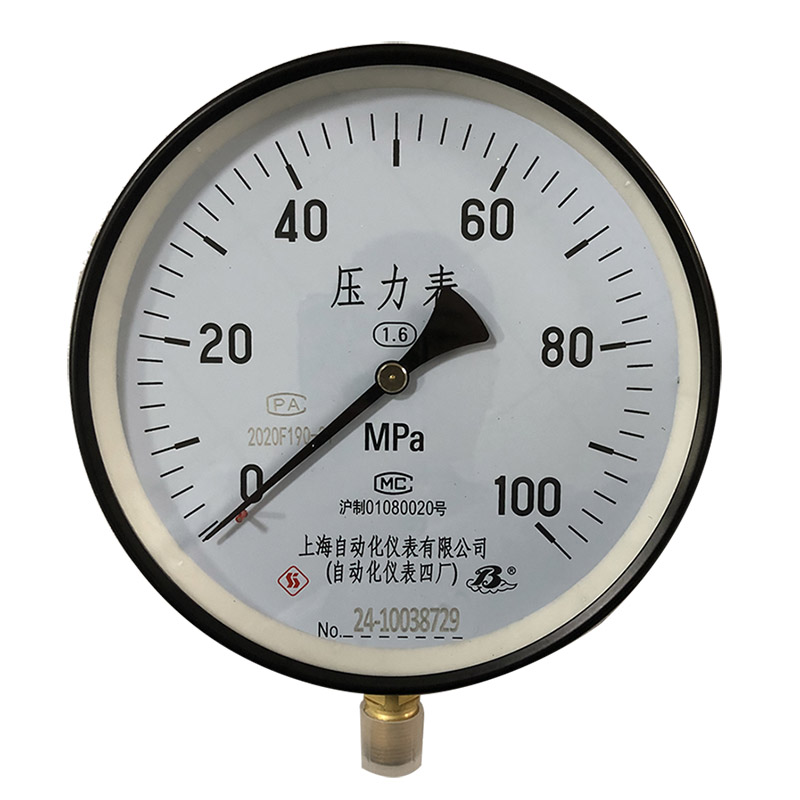

- 產品型號：Y-200
- 產品銘牌：saic
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 普通壓力表 > Y系列一般壓力表 >
-
Y-200高壓壓力表儀表的測量系統由接頭與彈簧管組成，由于被測壓力的變化，使彈簧管自由端產生位移，借連桿帶動扇輪傳動齒輪端部的指針旋轉，在度板上指示相應的數值為了消除扇輪齒輪與轉軸齒輪間的間隙，在轉軸齒輪上裝置了盤形游絲。
Y150、Y200、Y250系列壓力表（單圈彈簧管）適用于測量不腐蝕、不結晶，不凝固及不沉淀等性質的液體，氣體或蒸汽的壓力。
◆主要技術指標

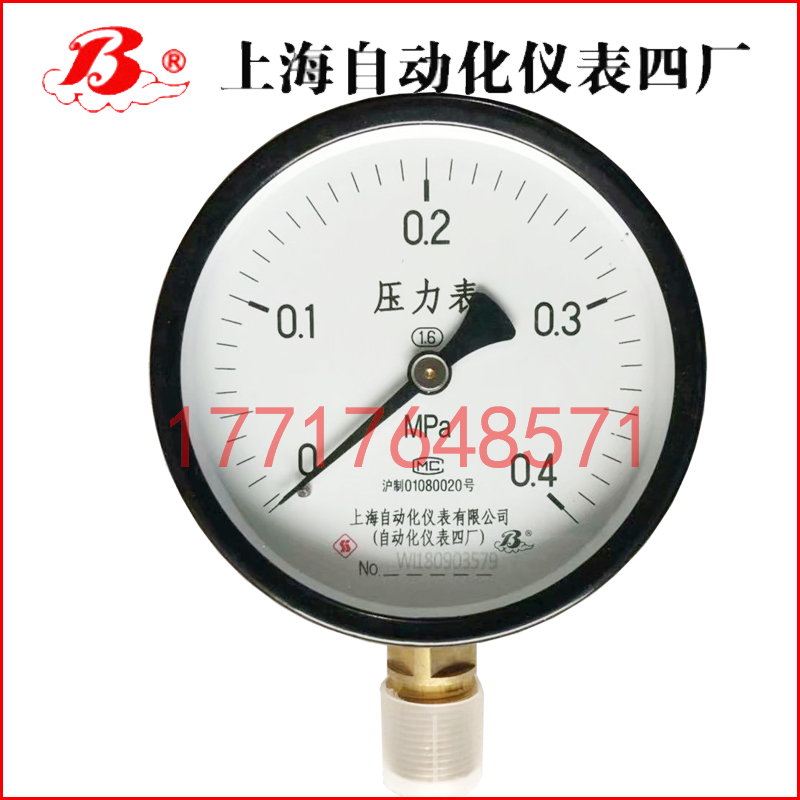

型號和名稱 | 測量范圍（MPA） | 準確度 | 公稱直徑（MM） | 接頭螺紋 | 環境溫度 | 相對濕度 |
Y-150系列壓力表 | 0-10；0-16；0-25；0-40；0-60；0-100 | ±1.6%FS | ￠150 | M20*1.5 | -40-70℃ | ≤80% |
Y-200系列壓力表 | 0-100 | ￠200 | ||||
Y-250系列壓力表 | 0-400；0-600；0-1000 | ￠250 | G1” | 5-40℃ |
◆結構原理
儀表的測量系統由接頭與彈簧管組成，由于被測壓力的變化，使彈簧管自由端產生位移，借連桿帶動扇輪傳動齒輪端部的指針旋轉，在度板上指示相應的數值為了消除扇輪齒輪與轉軸齒輪間的間隙，在轉軸齒輪上裝置了盤形游絲。
◆外形尺寸
型號 | D（MM） | H(MM) | L(MM) | B(MM) |
Y-150 | ￠150 | 190 | 50 | 20 |
Y-200 | ￠200 | 240 | 55 | 20 |
Y-250 | ￠250 | 315 | 70 | 25 |
