智能單光柱液位顯示測控儀功能多，輸出4-20ma電流信號，控制儀表具有4路繼電器控制，可實現液位的自動控制、自動加水、自動排水、高低報警等。

固態結構，無可動部件，高可靠性，使用壽命長。

安裝方便、結構簡單、經濟耐用。

【結構原理】

智能單光柱液位顯示測控儀靜壓液位變送器傳感器是通過測量由液位產生的靜壓力來確定液位高度的。液體靜壓力用公式P=Po+pgh表示，其中Po為液面上部大氣壓，p為被測液體密度，H為液體高度，g為重力加速度（常速）。當Po保持不變時，則壓力取決于密度和液位兩個變量。

當液體密度為一定值時，液位將與壓力成線性關系。這一壓力作用在變送器擴散硅壓力傳感器的感壓面上，通過傳感器的壓阻效應，將液柱壓力轉換成電壓信號。這一信號經放大直接轉換成4-20mA。

若液面上部大氣壓發生變化，壓力傳感器將受到如同液位變化一樣的影響。

1、 信號輸入，用戶任意選擇（熱電偶，熱電阻，電流，電壓，線性電阻，頻率）。

2、 測量值、設定值可用模擬條、數字屏進行顯示，顯示內容可自由切換。

3、 測量值與設定值可進行加減運算。

4、 8種報警控制方式選擇。

5、 可進行開方及小信號切除。

6、 開關電源型儀表可有5個開關量輸出，一個輸入部分的斷線報警，另4個為位式控制。

7、 出現斷阻、斷偶、斷線故障時，報警繼電器可選擇輸出狀態。

8、 可做計數器和可逆計數器儀表，斷電后重新上電恢復斷電前的計數值，可清除計數值，可預置數，可對計數值進行上下限報警和變送輸出。

9、 可實現關聯報警控制方式。

10、供外24V，30mA或50mA或100mA電源（可作二線制變送器電源）。

11、測量值或內給定值變送輸出：0-10mA、4-20mA、0-5V、1-5V、0- 10V。

12、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。

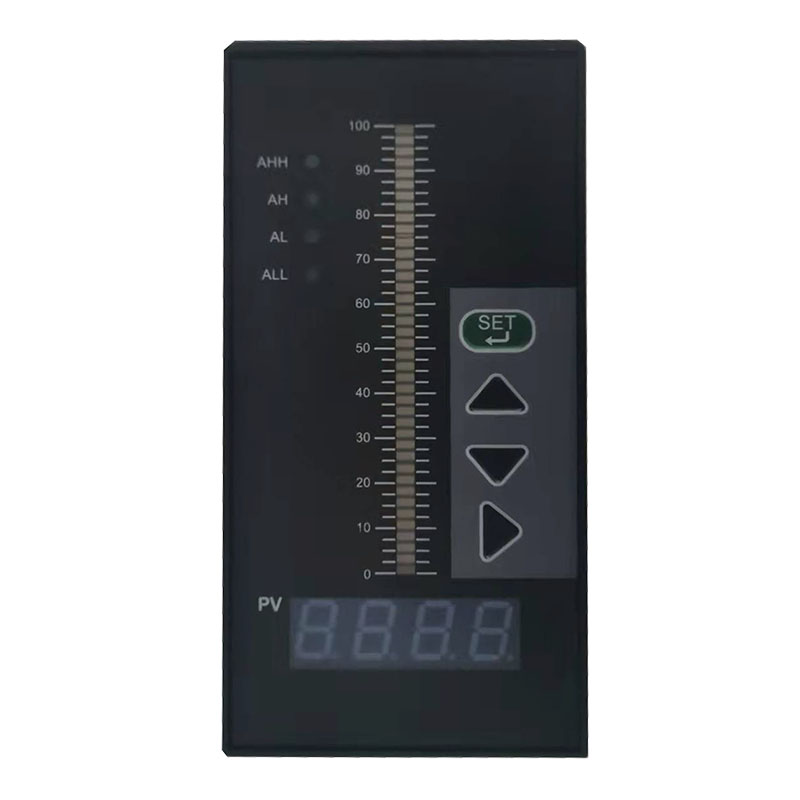

調節儀面板指示：

調節儀選型表：
